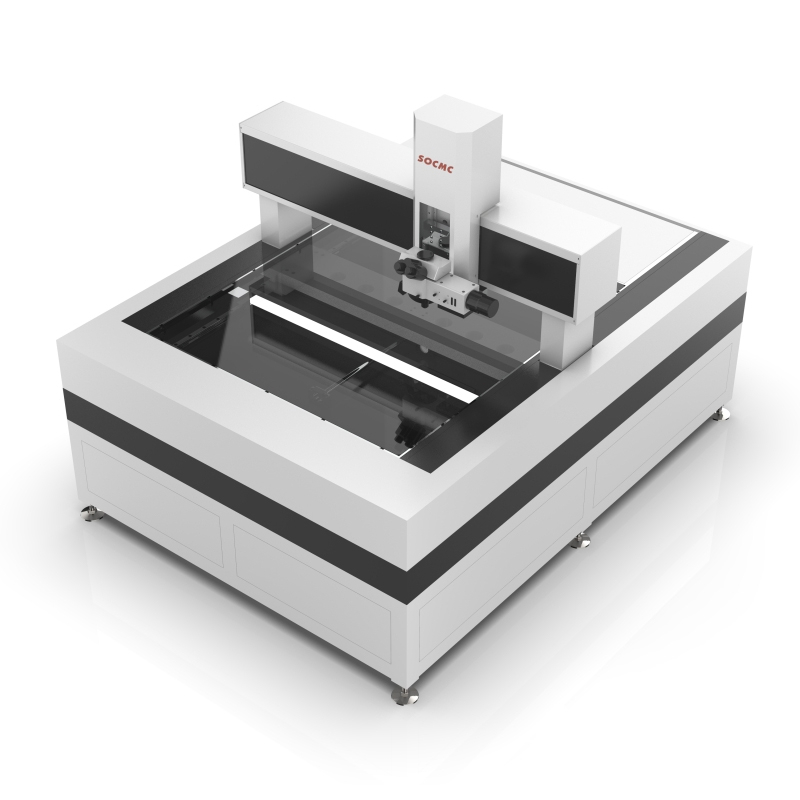

MS12102龍門影像測量機

一、應用領域：

1、適用于以二維測量為主，包括點、線、圓、矩形等幾何元素和零件的長度、角度、輪廓、外形、表面形狀等。

2、可加裝激光，探針可以實現三維測量功能。

3、廣泛應用于電子組件、五金機件、塑膠模具、礦石珠寶、軍工、航空、汽車、光學等需要高精度測量的行業。

二、儀器特點：

1、測量軟件系統評定原理及數據處理方法符合 ISO 標準;

2、運行程序時提示輸入產品編號、型號、編號等信息后方可運行測量，（需輸入信息名稱可修改）或掃碼槍、進行掃碼測量;

3、軟件支持數據 MES 系統接入，可數據上傳;

4、具備二維 CAD 輪廓和三維造型的自動匹配檢測;

5、長度、寬度、高度、點距、線距、孔距、間距、Pin 間距、厚度、圓弧、直徑、半徑、槽、角度、R 角、面積、輪廓度、平面度等；

6、鼠標自動找直線、點選圓、框選圓區域自動圓、自動圓弧;

7、SPC 分析：可以計算 CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并可以繪出 X-R 圖，散點圖，折線圖，柱狀圖等;

8、自動聚焦功能，快速精準找到測量位置;

9、測量軟件操作介面和 CCD 影像界面均為為在一個界面顯示，切換方便，操作靈活

10、軟件支持英文、中文等語言切換使用，同一視場內的各種元素能同時測量，所有幾何要素的測量和評定;

11、幾何元素評價包括：直線度、平面度、翹曲度、對稱度、垂直度等

12、軟件可靈活、直觀、簡單的設置和轉換測量坐標系，可以在任何位置插入、調用坐標系，測量特征自動換算到當前坐標系下;

三、技術參數

測量范圍（X/Y/Z）	10001200200mm
機臺重量	3500KG
玻璃平臺承重	30KG
測量精度（XYZ）	2+L/200 um(X/Y) 4+L/200 um（Z)（L 為長度單位：mm）
影像重復精度	2um
光柵尺	0.1um 分辨率
控制系統	專用控制器
電機	松下伺服電機
導軌	HIWIN 線性導軌
絲桿	TBI 工業絲桿
搖桿	專用
光源	表面光：五環八區 LED 冷光源，底光：LED 冷光源
電腦	品牌
儀器主體	00 級濟南花崗石材質架構
******運行速度（X/Y/Z）	XY：500mm/s Z：100mm/s

四、光學系統

光學系統	無限遠色差校正光學系統
光學放大倍數	50倍-500倍(可選1000倍)
數碼放大倍數	150倍-1500倍（21.5寸顯示器）搭配100倍物鏡倍數可達3000倍
觀察筒	反像，無限遠鉸鏈三通觀察筒，瞳距調節：50mm~76mm，兩檔分光比雙目:三目=100：0
目鏡	高眼點大視野目鏡PL10X22mm，視度可調
物鏡	明暗場半復消色差金相物鏡 5X NA0.15 WD15
	明暗場半復消色差金相物鏡 10X NA0.30 WD8.4
	明暗場半復消色差金相物鏡 20X NA0.40 WD11.9
	明暗場半復消色差金相物鏡 50X NA0.75 WD3.0
	無限遠長工作距明暗場半復消色差金相物鏡 100X NA0.90 WD1.0 （選配）
物鏡轉換器	電動明暗場5孔轉換器（帶DIC插槽），物理按鈕和軟件雙控.
反射照明器	明暗場反射照明器，帶可變孔徑光闌，視場光闌，中心可調，帶濾色片插槽，帶起偏鏡/檢偏鏡插槽，
燈室	5W可調LED燈室，透、反射通用，預定中心
攝像接口	攝影攝像附件：0.65X，C型接口，可調焦（可選0.5X/1X）
偏光組件	起偏鏡插板，360°旋轉式檢偏鏡插板
成像系統	海康威視數字相機超大靶面尺寸，專業版測量軟件。
