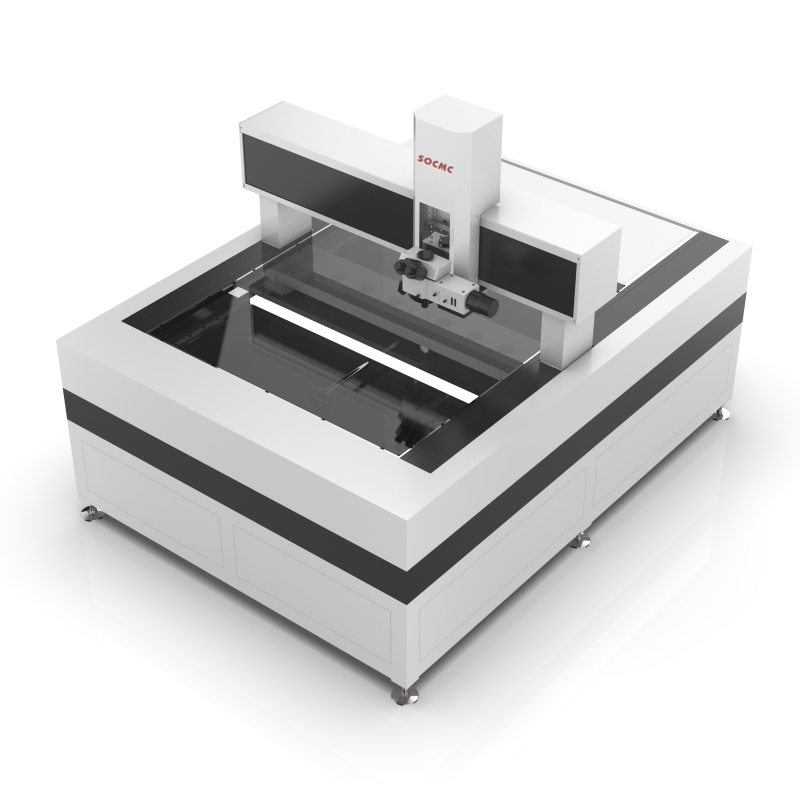

一、應用領域：
1、適用于以二維測量為主，包括點、線、圓、矩形等幾何元素和零件的長度、角度、輪廓、外形、表面形狀等。
2、可加裝激光，探針可以實現三維測量功能。
3、廣泛應用于電子組件、五金機件、塑膠模具、礦石珠寶、軍工、航空、汽車、光學等需要高精度測量的行業。
二、儀器特點：
1、測量軟件系統評定原理及數據處理方法符合 ISO 標準;
2、運行程序時提示輸入產品編號、型號、編號等信息后方可運行測量，（需輸入信息名稱可修改）或掃碼槍、進行掃碼測量;
3、軟件支持數據 MES 系統接入，可數據上傳;
4、具備二維 CAD 輪廓和三維造型的自動匹配檢測;
5、長度、寬度、高度、點距、線距、孔距、間距、Pin 間距、厚度、圓弧、直徑、半徑、槽、角度、R 角、面積、輪廓度、平面度等；
6、鼠標自動找直線、點選圓、框選圓區域自動圓、自動圓弧;
7、SPC 分析：可以計算 CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并可以繪出 X-R 圖，散點圖，折線圖，柱狀圖等;
8、自動聚焦功能，快速精準找到測量位置;
9、測量軟件操作介面和 CCD 影像界面均為為在一個界面顯示，切換方便，操作靈活
10、軟件支持英文、中文等語言切換使用，同一視場內的各種元素能同時測量，所有幾何要素的測量和評定;
11、幾何元素評價包括：直線度、平面度、翹曲度、對稱度、垂直度等
12、軟件可靈活、直觀、簡單的設置和轉換測量坐標系，可以在任何位置插入、調用坐標系，測量特征自動換算到當前坐標系下;
三、技術參數
|
測量范圍（X/Y/Z） |
600*800*200mm |
|
機臺重量 |
1500KG |
|
玻璃平臺承重 |
30KG |
|
測量精度（XYZ） |
2+L/200 um(X/Y) 4+L/200 um（Z)（L 為長度單位：mm） |
|
影像重復精度 |
2um |
|
光柵尺 |
0.1um 分辨率 |
|
控制系統 |
專用控制器 |
|
電機 |
松下伺服電機 |
|
導軌 |
HIWIN 線性導軌 |
|
絲桿 |
TBI 工業絲桿 |
|
搖桿 |
專用 |
|
光源 |
表面光：五環八區 LED 冷光源，底光：LED 冷光源 |
|
電腦 |
品牌 |
|
儀器主體 |
00 級濟南花崗石材質架構 |
|
******運行速度（X/Y/Z） |
XY：500mm/s Z：100mm/s |
四、光學系統
|
光學系統 |
無限遠色差校正光學系統 |
|
光學放大倍數 |
50倍-500倍(可選1000倍) |
|
數碼放大倍數 |
150倍-1500倍（21.5寸顯示器）搭配100倍物鏡倍數可達3000倍 |
|
觀察筒 |
反像，無限遠鉸鏈三通觀察筒，瞳距調節：50mm~76mm，兩檔分光比雙目:三目=100：0 |
|
目鏡 |
高眼點大視野目鏡PL10X22mm，視度可調 |
|
物鏡 |
明暗場半復消色差金相物鏡 5X NA0.15 WD15 |
|
明暗場半復消色差金相物鏡 10X NA0.30 WD8.4 |
|
|
明暗場半復消色差金相物鏡 20X NA0.40 WD11.9 |
|
|
明暗場半復消色差金相物鏡 50X NA0.75 WD3.0 |
|
|
無限遠長工作距明暗場半復消色差金相物鏡 100X NA0.90 WD1.0 （選配） |
|
|
物鏡轉換器 |
電動明暗場5孔轉換器（帶DIC插槽），物理按鈕和軟件雙控. |
|
反射照明器 |
明暗場反射照明器，帶可變孔徑光闌，視場光闌，中心可調，帶濾色片插槽，帶起偏鏡/檢偏鏡插槽， |
|
燈室 |
5W可調LED燈室，透、反射通用，預定中心 |
|
攝像接口 |
攝影攝像附件：0.65X，C型接口，可調焦（可選0.5X/1X） |
|
偏光組件 |
起偏鏡插板，360°旋轉式檢偏鏡插板 |
|
成像系統 |
海康威視數字相機超大靶面尺寸，專業版測量軟件。 |
五、工作環境系統
1、電源220V±10%,50-60Hz,具備穩壓裝置，UPS電源保護斷電保護功能
2、隔振光學儀器設計，振幅：<1.2μm
3、溫度20±2 ℃，溫度變化≦2℃/hr，濕度30～75,周圍無高頻；無污染.
4、安全防護
（1）各軸配備限位開關，保護機器不能超限位損壞.
（2）急停裝置：設備設有急停按鈕，可通過急停按鈕快速停止機器運行。
六、選配
1、可選配探針、激光測量功能模塊
2、測量行程可根據客戶需求特殊定制
3、標配為0.1μm光柵尺，可選配0.5μm、1.0μm光柵尺
4、可選配網軸光，技術參數輪廓光
5、標配手動變倍鏡頭，可選配自動變倍鏡頭
6、放大倍率為近似值，可根據需求選配0.5X 或2.0X 附加物鏡，實現放大率15-100X或60-400X
