一、設備描述

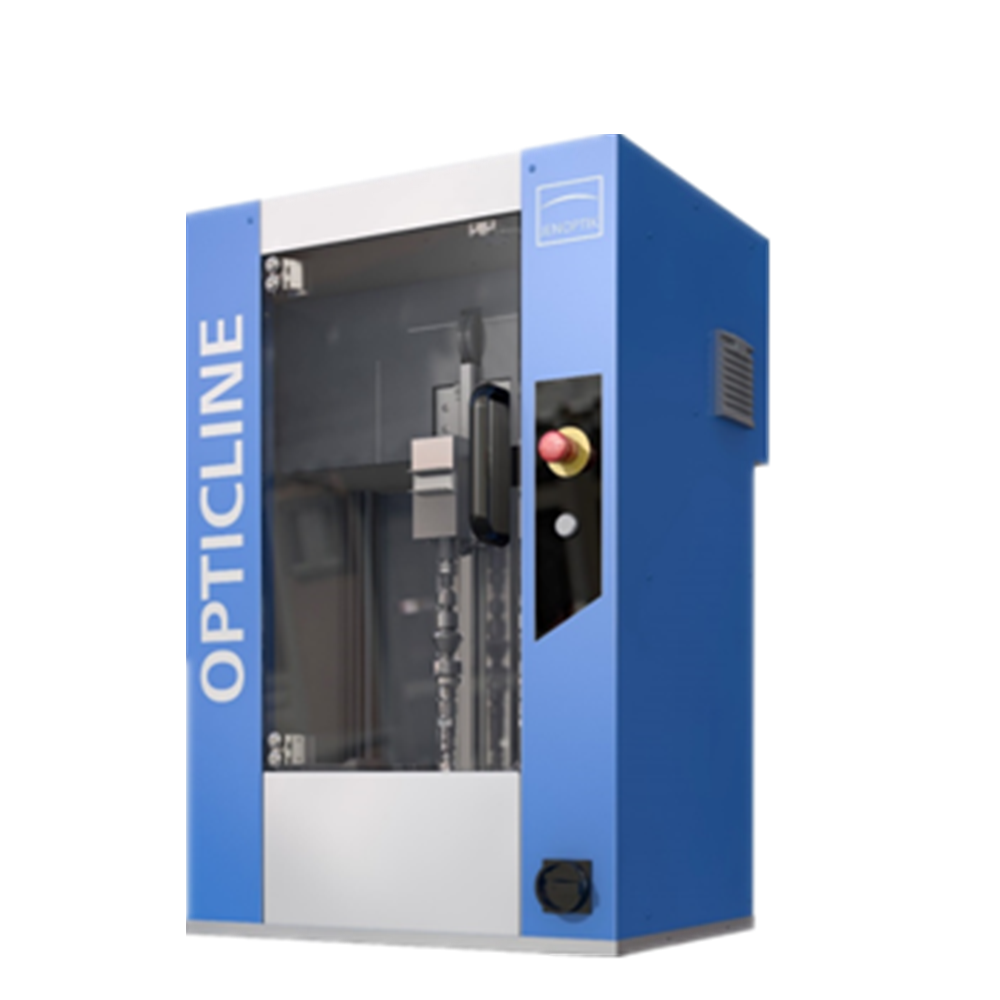

1、我們的 Opticline 測量解決方案可用于測量各種軸類工件，有多種多樣的分析選項和眾多的應用領域。采用快速、非接觸光學測量原理，測量特別靈活、可重復而且精確。

2、軸類光學測量機經過多年的技術積累，我們已擁有行業最全的解決方案及規格型號的設備，客戶群體遍布各個行業。

CS系列光學機已在世界各地成功實施的解決方案

3、車削件和精密車削件

4、汽車工業的部件，例如凸輪軸、電機軸、傳動系、轉向系部件和渦輪增壓器等

5、金屬加工領域的坯件和沖壓件

6、醫療技術領域的精細工件，例如植入體、骨螺釘和醫療工具、注射器等

7、噴嘴和噴射技術

8、軸承工業的部件

9、渦輪機和應急發電機組

10、紡織和印刷工業的零件

11、航空航天領域的應用

12、氣動和液壓部件，例如泵、閥芯

13、各種各樣的電機，例如用于風機、家用電器、伺服或驅動系統的電機

14、軟件中，根據工藝控制卡的要求在工件輪廓圖形上進行被測尺寸的編程工作，保存編寫好的測量程序，后續只要調取被測工件的程序啟動測量即可，最后打印測量報告。

二、設備信息

1、工作原理介紹：

Angle encoder工件被裝夾于儀器上，儀器通過照相機系統對整個工件進行斷層掃描，工件外輪廓被記錄在測量軟件中，根據工藝控制卡的要求在工件輪廓圖形上進行被測尺寸的編程工作，保存編寫好的測量程序，后續只要調取被測工件的程序啟動測量即可，最后打印測量報告。

2、基本信息

3、設備功能

（1）可測量特性尺寸

（2）直徑測量

（3）長度測量

（4）圓度測量

（5）跳動度測量

（6）圓柱度測量

（7）根據不同幾何元素綜合計算相關尺寸位置

（8）公制螺紋, 細牙螺紋, 英制螺紋測量

（9）倒角角度

（10）直線度

（11）對稱度

（12）平行度

（13）同軸度、同心度

（14） R圓弧半徑

（15）線輪廓度

（16） 相位角

（17） 偏心量

4、可完成的測量項目

三、軟件介紹：

1、軟件基本操作功能

（1）自動標定過程自動監控

（2）輪廓投影和縮放功能

（3）直接在輪廓投影圖上進行測量計算

（4）直接在輪廓投影圖上編制CNC測量程序，編制程序時友善的引導式編程界面，編程出錯時系統會自動報警提醒。

（5）可以調入CAD設計的DXF格式工件輪廓文件

（6）能簡單生成富有個性的測量報告_PDF、CSV、Q-DAS(選配)

（7）自動保存測量結果報告

（8）一鍵式自動優化測量程序，可以減少測量時間

（9）軟件管理員賬戶可以設置只對于操作工的測量賬號，確保測量程序不被無辜篡改

（10）可以設置引導式測量流程

（11）軟件界面：

四、主要參數：

五、測量系統計算機：

1、英特爾處理器Computer system with Intel Processor:

2、立式機箱（防護等級IP20）Midi-Tower, IP20

3、Windows 10多國語言系統Microsoft Windows 10 professional, Multilanguage

4、DVD刻錄DVD-writer for data backup

5、專用測量和控制單元Special hardware for measuring data acquisition and machine control

6、以太網卡10/100/1000MBit，USB2.0，DVI/VGA顯卡Interfaces: 1x Ethernet 10/100/1000MBit, USB, 2x DVI/VGA

7、22寸顯示器，鍵盤和鼠標22”TFT display, keyboard, mouse

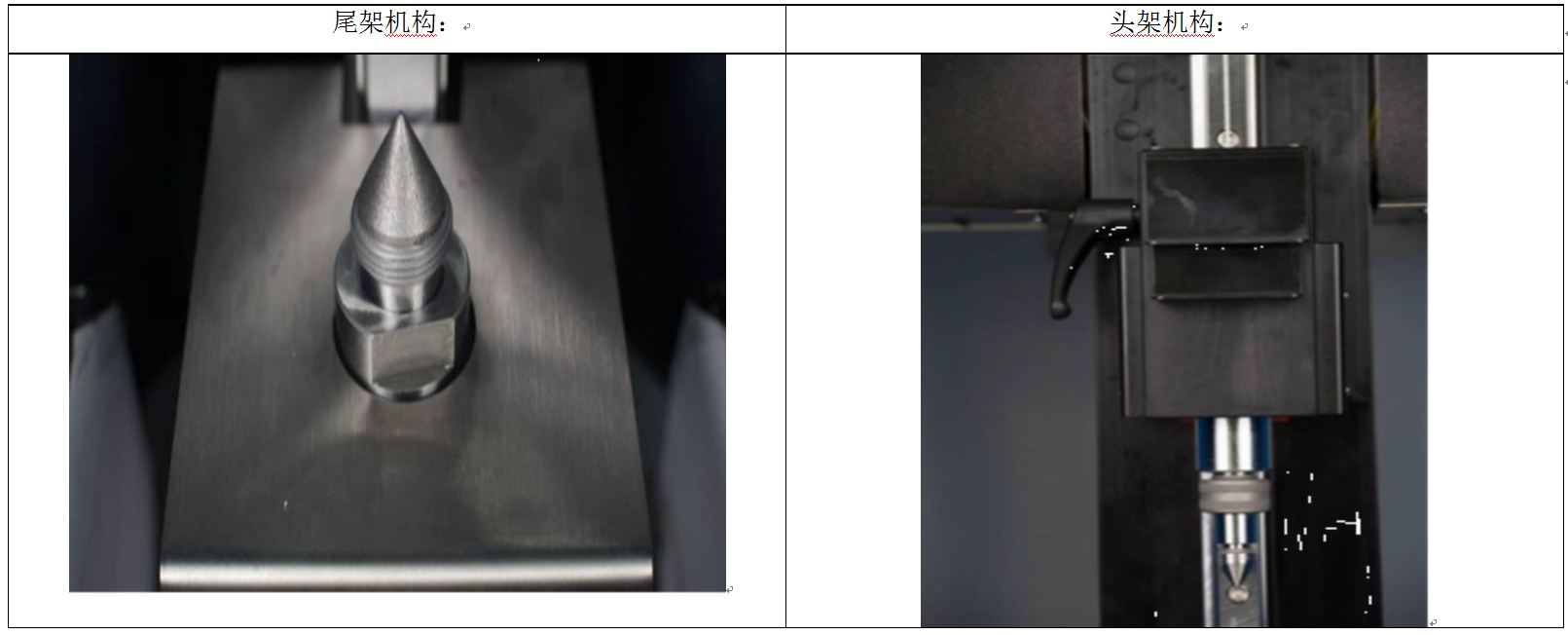

六、硬件介紹：
