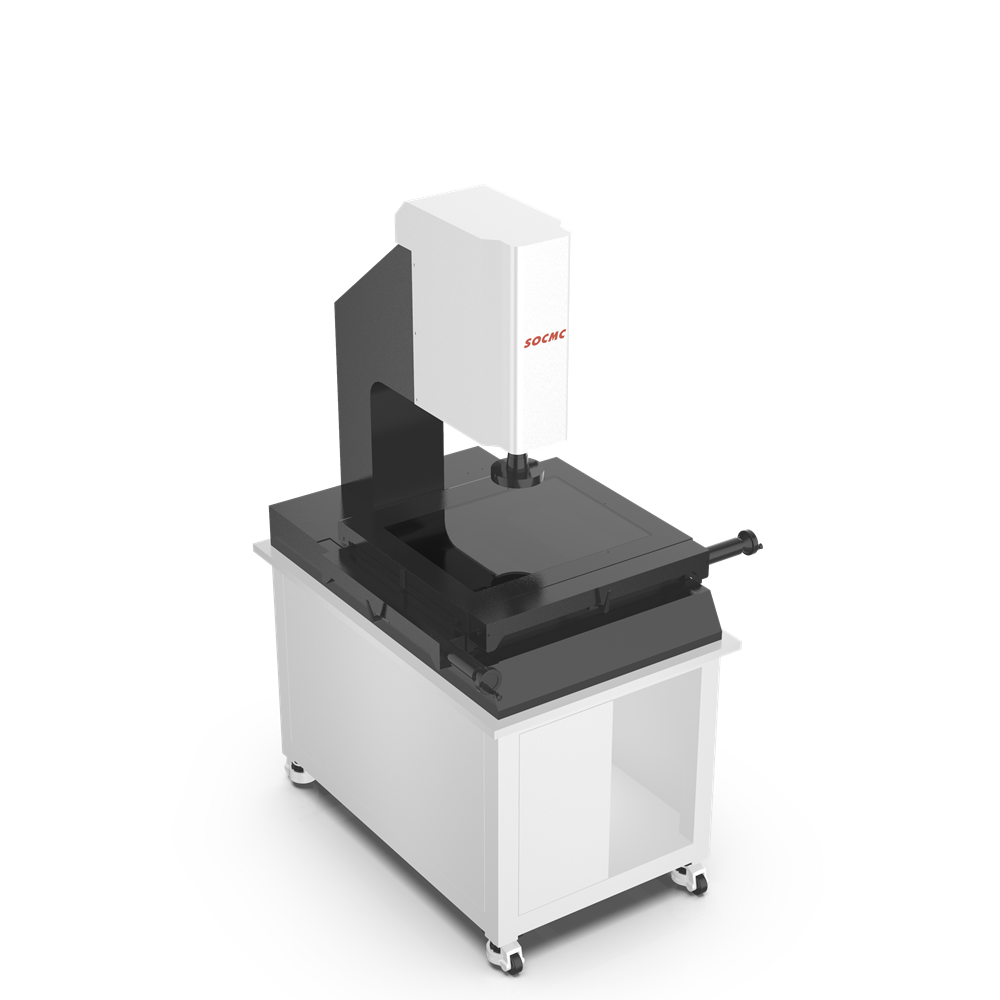

一、產品用途:
適用于以二維坐標測量為目的的一切應用領域，廣泛應用于機械、電子、儀表、塑膠等行業。
二、產品特點：
1.3D-M軟件和高清晰彩色攝像機；
2.軟件輔助調光，便于使用者知道光是否過度飽和；
3.可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量；
4.可實現高度輔助測量；
5.腳踏開關與軟件配合，操作更簡便。
三、技術規格參數：
|
工 作 臺 |
型 號 | MF-2010 | MF-3020 | MF-4030 |
| 金屬臺尺寸 | 404×228 | 500×330 | 606×466 | |
| 玻璃臺尺寸 | 260*160 | 350*250 | 450*350 | |
| 運動行程 | 200×100 | 300×200 | 400×300 | |
| Z軸升降行程 | 150（特殊訂購達400） | |||
| 截面原點一致性誤差(μm) | F型：E0≤20（Z軸升降行程每100mm） | |||
| X、Y、Z數顯分辨力：0.5μm X、Y坐標示值誤差：（2.5+L/100）μm(L為被測長度，單位：mm) | ||||
|
影 像 系 統 |
F型 | |||
| 彩色千兆網絡攝像機 | ||||
| 變倍鏡頭倍率：0.58X~7.5X | ||||
| 視頻倍率：27.4~351.3X（24"顯示器） | ||||
| 物方視場（對角線）：14mm~1.4mm | ||||
| 表面光源與透射光源均用LED，亮度可調 | ||||
建議放置臺 載重要求≥350KG 尺寸（長×寬×高）1000×600×500（mm）
