一、特點：

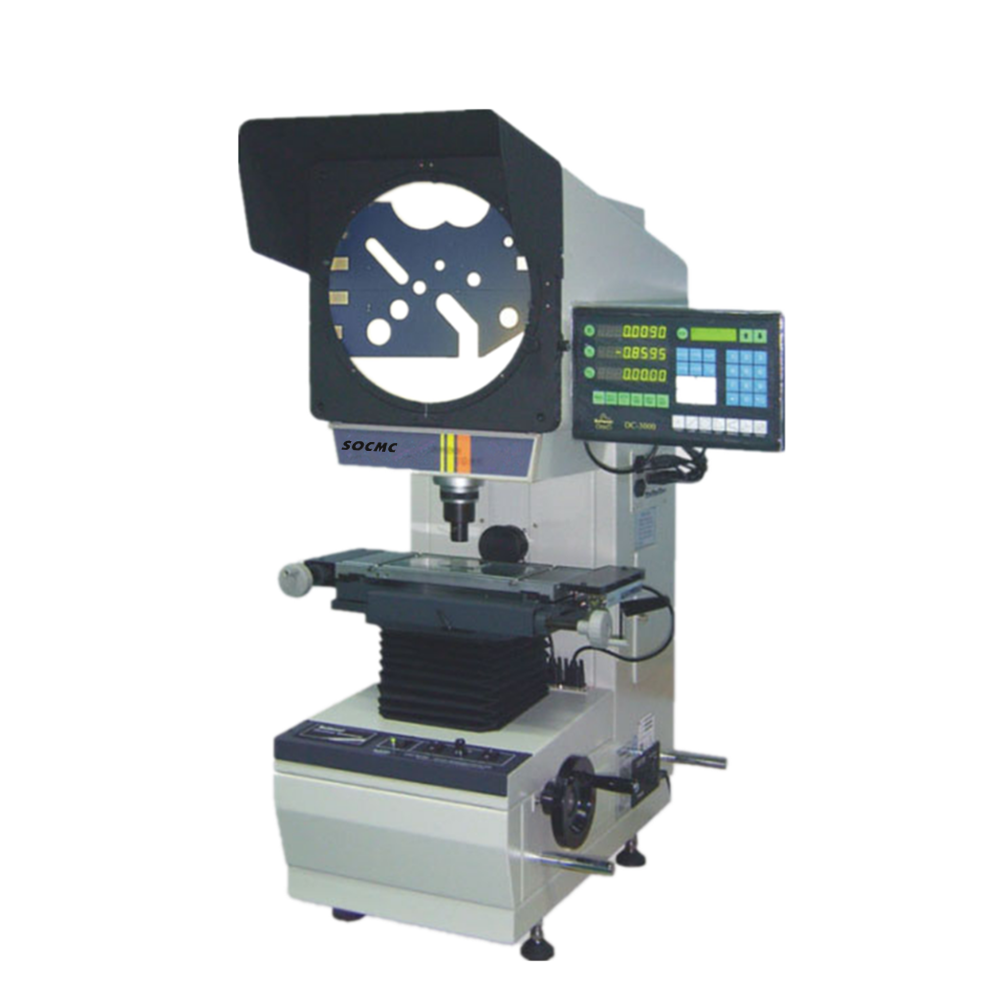

CPJ-3000/3000Z系列數字式測量投影儀結構緊湊，外形簡潔美觀，經濟實用，可靠性好，它能夠高效的對工件進行直接測量和比較測量，例如：沖壓件、齒輪、螺紋、刀具等。在機械制造、電子、模具、儀器儀表和鐘表等行業都得到了廣泛的應用。
二、技術參數：
|
型號
|
反像型
正像型 |
CPJ-3010
CPJ-3010Z |
CPJ-3015
CPJ-3015Z |
|||
| X軸坐標行程 (mm) |
100
|
150
|
||||
| Y軸坐標行程 (mm) |
50
|
50
|
||||
| 金屬臺面尺寸 (mm) |
306×152
|
340×152
|
||||
| 玻璃臺面尺寸 (mm) |
175×100
|
196×96
|
||||
| X、Y軸坐標分辨力(μm) |
0.5
|
|||||
| 示值誤差 (μm) |
E1XY=(2.5+L/75)
|
E1XY=(3+L/50)
|
||||
| Z軸坐標行程 (mm) |
90 (調焦)
|
|||||
| 儀器重量 (kg) |
125
|
130
|
||||
| 外形尺寸 (mm) |
770×550×1100
|
770×550×1100
|
||||
| 投影屏 | 尺寸 (mm) |
Ф 312，使用范圍>Ф300（刻有米字線）
|
||||
| 旋轉范圍 |
0~360°
|
|||||
| 旋轉分辨力 |
1’ 或 0.01°
|
|||||
| 物鏡 |
放大倍數
|
10× (選)
|
20× (選)
|
50× (選)
|
100× (選)
|
|
|
物方視場 (mm)
|
Ф30
|
Ф15
|
Ф6
|
Ф3
|
||
|
工作距離 (mm)
|
77.7
|
44.3
|
38.4
|
25.3
|
||
|
測量******高度 (mm)
|
80
|
80
|
80
|
80
|
||
|
儀器電源: AC 100-240V 50/60Hz，總功率: 400W |
||||||
