一、產品描述：

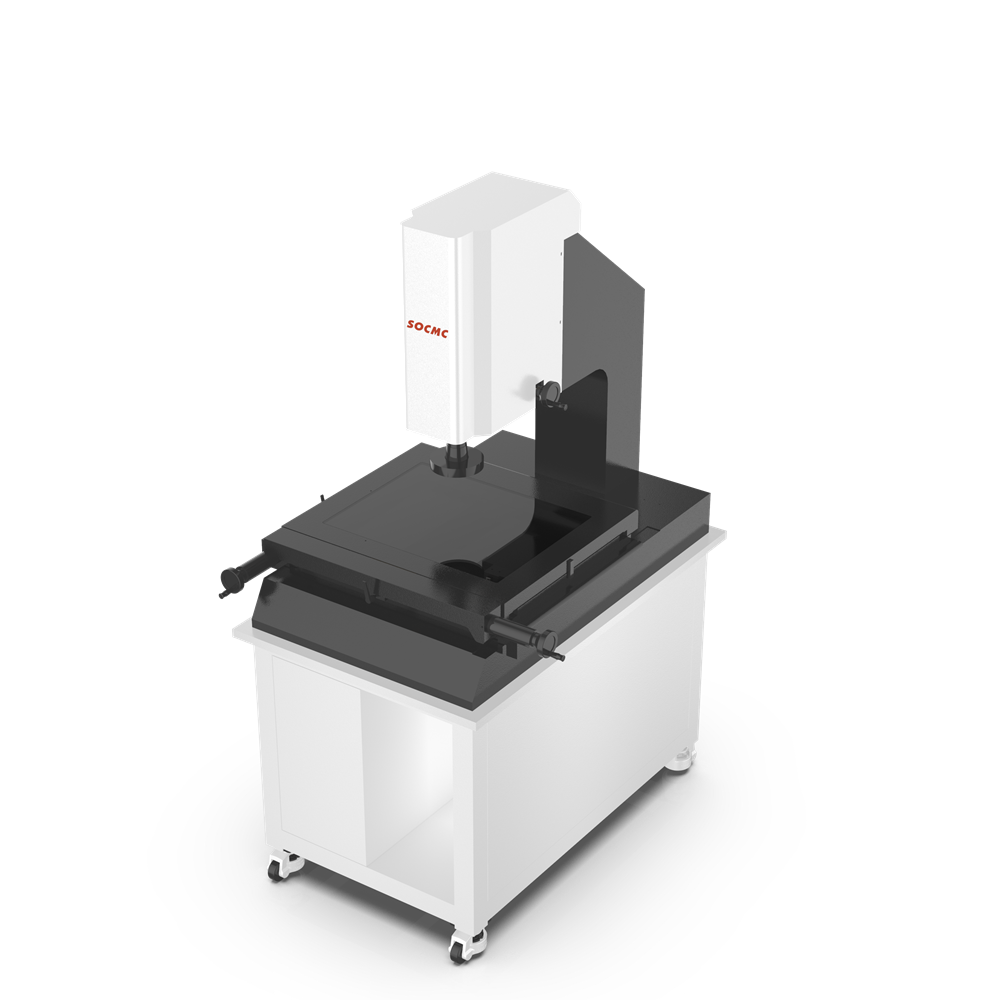

采用先進的影像技術和制造工藝，專門面對國內外用戶量身打造的高性能專業型手動影像測量?jī)x，強大的擴展功能，美觀大方的外觀，配備高解析1/3"進口彩色CCD, 高性能變焦定格鏡頭，業界領先的影像測量處理軟件，廣泛應用于機械，電子，手機，模具及精密五金等行業的檢測和設計開發應用。
二、產品特點：
1、00級高精度的花崗石底座和立柱，保證了高強度，耐腐蝕，極高的穩定性；
2、叁層高精度高強度球墨鑄鐵移動工作臺，經過真空消除應力處理，精密研磨，穩定性精度極好；
3、臺灣精密V型導軌，采用特殊材料保持架，移動靜音，實現高精度、平穩的直線運動，從而保證儀器精度；
4、高精度無牙螺桿傳動，減少機械位移誤差；
5、可選擇2D測量及2.5D測量軟件；
6、可選加的高端的雙遠心光路鏡頭技術的應用；
7、可選加裝探針，進行觸發測量，高度量測；
8、標配為1.0μm光柵尺，可選配0.5μm光柵尺
9、可選配同軸光，技術參數同輪廓光
10、放大倍率為近似值，可根據需求選配0.5X 或2.0X 附加物鏡，實現放大率15-100X或60-400X
三、技術參數：
|
型號 |
A-432 |
||
|
行程 |
X |
400mm |
|
|
Y |
300mm |
||
|
Z |
200mm（可以訂制300mm、400mm） |
||
|
外形尺寸 |
1000x780x1650 |
||
|
機臺重量 |
400kg |
||
|
工作臺承重 |
30kg |
||
|
光柵尺分辨率 |
1μm |
||
|
測量精度 |
X/Y≤(3.0+L/200)um；Z≤(5.0+L/150)μm；L為被測物長度，單位為mm |
||
|
控制方式 |
手動 |
||
|
鏡頭 |
0.75X-4.5X手動連續變倍定格鏡頭（標配1X鏡管） |
||
|
0.75X-4.5X手動連續變倍定格鏡頭（選配0.5X鏡管） |
|||
|
攝像機 |
高解析1/3彩色進口CCD攝像機 |
||
|
光源 |
輪廓光 |
LED冷光源，亮度連續可調 |
|
|
表面光 |
LED冷光源，亮度連續可調 |
||
|
放大倍率 |
光學放大倍率0.7-4.5X；影像放大倍率30-200X |
||
|
工作距離 |
鏡頭與產品的高度90mm |
||
|
電源 |
110-220 V ± 10% ，50 Hz |
||
|
工作環境 |
20℃ ±2℃/濕度45%-85% |
||
